Estructural

HSS

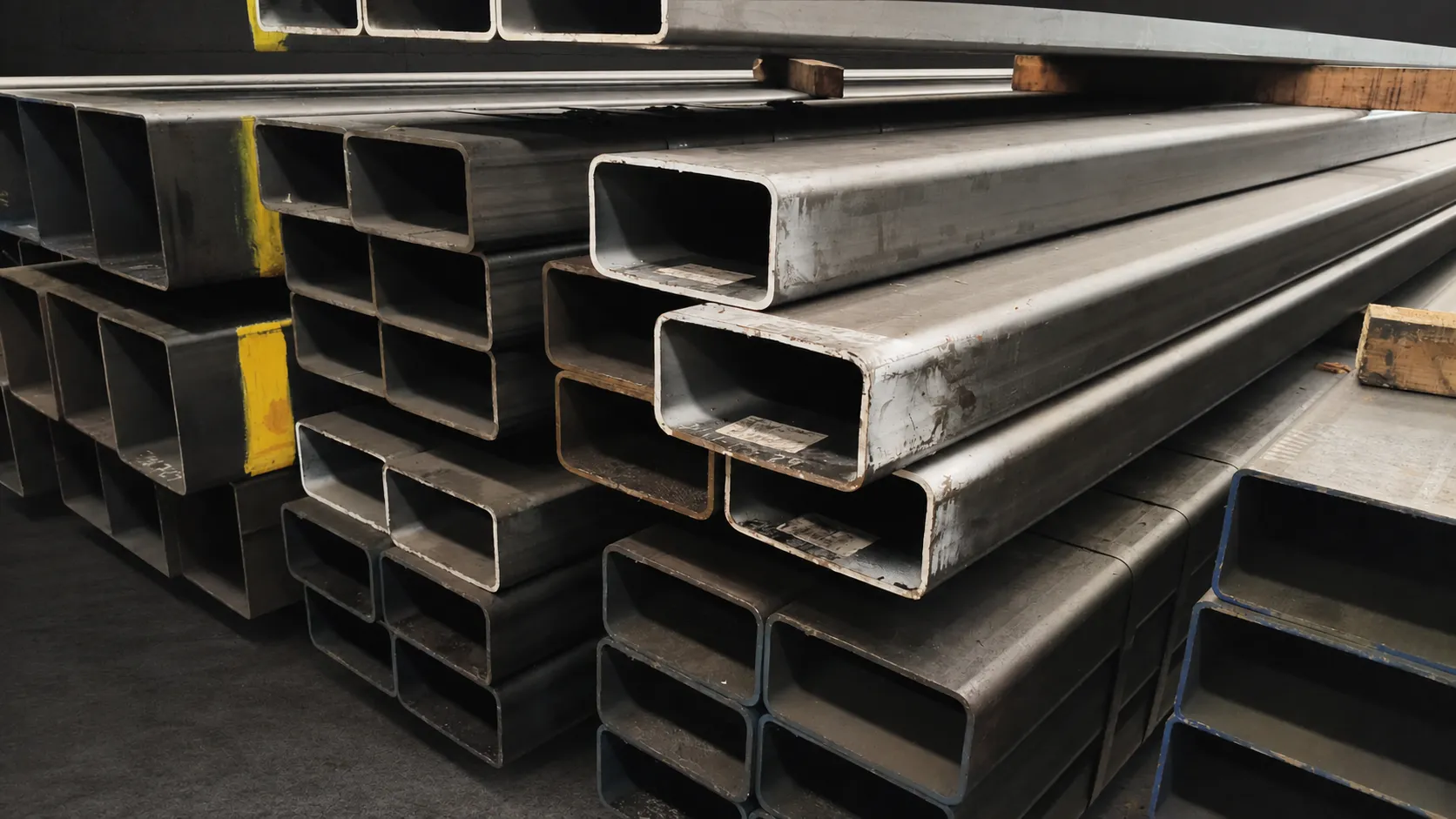

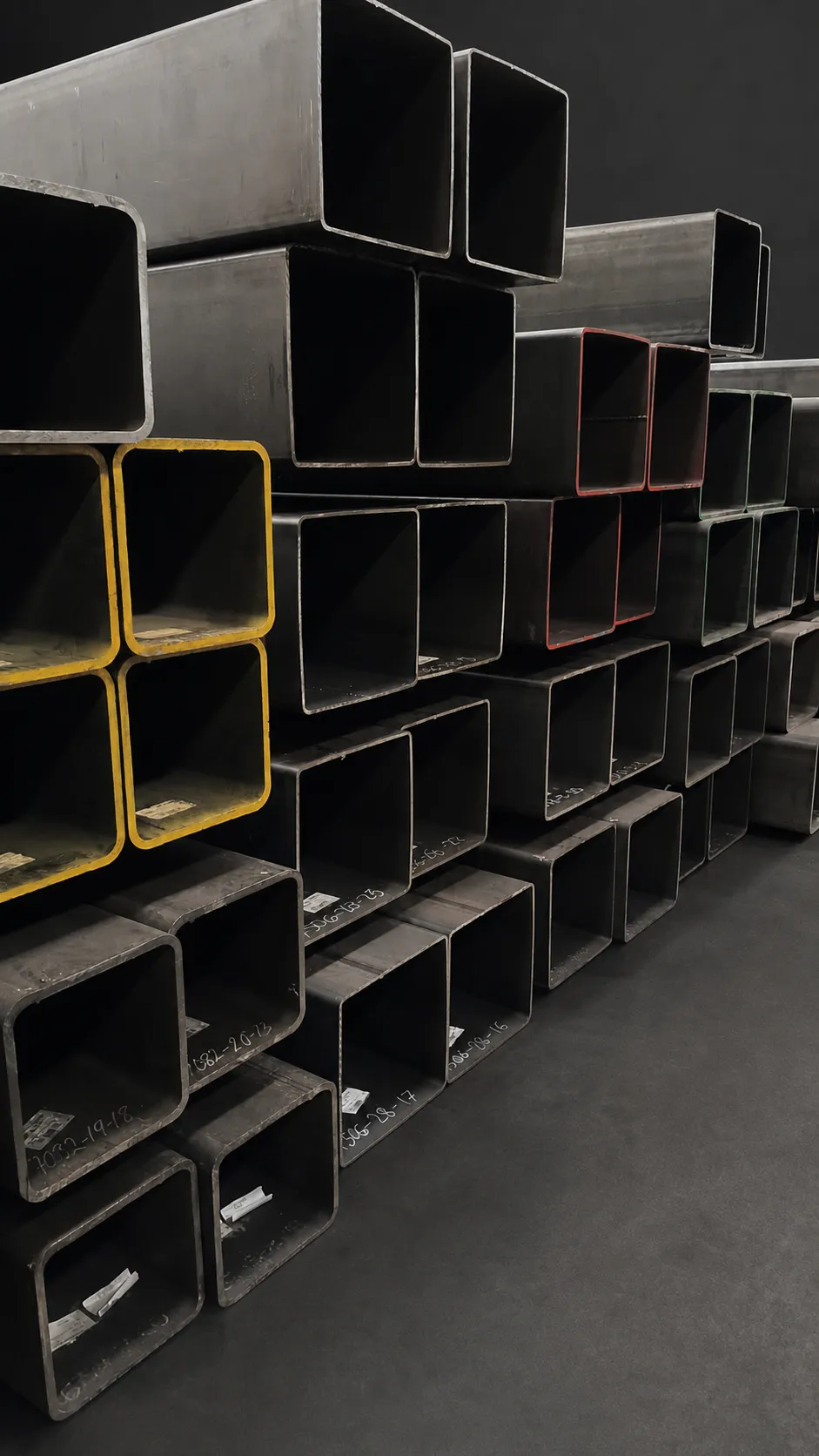

Familia de secciones estructurales huecas de acero, presentada de forma general para consulta y cotización dentro de Estructural.

Solicitar cotización Consultar catálogo

Información general

Dos variantes, treinta y una filas técnicas.

La ficha organiza las secciones HSS rectangulares y cuadradas con los pesos aproximados por pieza de 40 pies y largo de 12.20 metros mostrados en las dos fuentes.

Rectangular

Quince grupos de medidas rectangulares con pesos aproximados por pieza para nueve espesores nominales.

Cuadrado

Dieciséis medidas cuadradas con pesos aproximados por pieza para nueve espesores nominales.

HSS rectangular

OR · Información revisada

Si la tabla no cabe en el área visible, desplázala horizontalmente para consultar todas las columnas.

HSS rectangular(OR)
LARGO 12.20 MTS PESO APRX POR PZ 40fT
RECTANGULAR	1/8"	3/16"	1/4"	5/16"	3/8"	1/2"	5/8"	3/4"	7/8"
RECTANGULAR	0.125	0.187	0.250	0.312	0.375	0.500	0.625	0.750	0.875
5" X 3" 6" X 2"	117.24	171.04	221.67	269.25	313.54	392.72	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
5" X 4" 6" X 3"*** 7" X 2"	132.49	194.22	252.54	307.93	359.90	454.45	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
6" X 4"*** 7" X 3" 8" X 2"	147.99	217.28	283.65	346.36	Sin dato en la fuente	516.18	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
6" X 5" 7" X 4" 8" X 3"	Sin dato en la fuente	240.58	314.39	385.03	452.62	578.28	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
7" X 5" 8" X 4"*** 9" X 3" 10" X 2"	Sin dato en la fuente	263.76	345.26	423.71	498.86	639.77	769.82	Sin dato en la fuente	Sin dato en la fuente
8" X 6"* 9" X 5" 10" X 4"* 12" X 2"	Sin dato en la fuente	310.12	406.99	500.93	591.46	763.48	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
8" X 7" 9" X 6" 10" X 5" 12" X 3"	Sin dato en la fuente	333.18	437.86	539.61	637.82	825.21	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
9" X 7" 10" X 6"* 12" X 4"*	Sin dato en la fuente	356.36	468.72	578.04	684.30	886.94	1,078.48	Sin dato en la fuente	Sin dato en la fuente
10" X 8"* 12" X 6"* 14" X 4"	Sin dato en la fuente	402.72	530.70	655.38	776.90	1,010.53	1,233.42	Sin dato en la fuente	Sin dato en la fuente
12" X 8"* 14" X 6"* 16" X 4"	Sin dato en la fuente	448.96	592.43	732.61	869.62	1,133.99	1,388.36	1,666.03	Sin dato en la fuente
12" X 10" 18" X 4"	Sin dato en la fuente	Sin dato en la fuente	658.80	806.42	960.14	1,257.82	1,572.28	Sin dato en la fuente	Sin dato en la fuente
14" X 10"* 16" X 8" 18" X 6"* 20" X 4"	Sin dato en la fuente	541.80	715.90	887.06	1,054.81	1,381.04	1,697.02	Sin dato en la fuente	Sin dato en la fuente
16" X 12"* 20" X 8"*	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	1,041.39	1,240.25	1,628.21	2,035.26	2,366.80	Sin dato en la fuente
20" X 12"***	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	1,195.60	1,425.57	1,875.14	2,306.00	Sin dato en la fuente	Sin dato en la fuente
24" X 12"	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	2,123.00	2,623.00	3,099.00	Sin dato en la fuente

HSS cuadrado

OR · Información revisada

Si la tabla no cabe en el área visible, desplázala horizontalmente para consultar todas las columnas.

HSS cuadrado(OR)
LARGO 12.20 MTS PESO APRX POR PZ 40fT
CUADRADO	1/8"	3/16"	1/4"	5/16"	3/8"	1/2"	5/8"	3/4"	7/8"
CUADRADO	0.125	0.187	0.250	0.312	0.375	0.500	0.625	0.750	0.875
4" X 4" **	117.24	171.04	221.67	269.25	313.54	392.72	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
4 1/2" X 4 1/2"	132.49	194.22	252.54	307.93	359.90	454.45	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
5" X 5" ***	147.99	217.28	283.65	346.36	Sin dato en la fuente	516.18	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
5 1/2" X 5 1/2"	Sin dato en la fuente	240.58	314.39	385.03	452.62	578.28	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
6" X 6" ***	Sin dato en la fuente	263.76	345.26	423.71	498.86	639.77	769.82	Sin dato en la fuente	Sin dato en la fuente
7" X 7"	Sin dato en la fuente	310.12	406.99	500.93	591.46	763.48	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
7 1/2" X 7 1/2"	Sin dato en la fuente	333.18	437.86	539.61	637.82	825.21	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
8" X 8" ***	Sin dato en la fuente	356.36	468.72	578.04	684.30	886.94	1,078.48	Sin dato en la fuente	Sin dato en la fuente
9" X 9"	Sin dato en la fuente	402.72	530.70	655.38	776.90	1,010.53	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente
10" X 10" ***	Sin dato en la fuente	448.96	592.43	732.61	869.62	1,133.99	1,388.36	1,666.03	Sin dato en la fuente
12" X 12" ***	Sin dato en la fuente	541.80	715.90	887.06	1,054.81	1,381.04	1,697.02	2,036.42	Sin dato en la fuente
14" X 14" ***	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	1,041.39	1,240.25	1,628.21	2,035.26	2,366.80	2,708.40
16" X 16" ***	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	1,195.60	1,425.57	1,875.14	2,306.00	2,732.80	3,147.60
18" X 18"	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	2,123.00	2,623.00	3,099.00	3,574.60
20" X 20"	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	2,367.00	2,928.00	3,477.00	4,013.80
22" X 22"	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	Sin dato en la fuente	3,843.00	4,440.80
(** PERFILES COMERCIALES ) A-500 °A, °B, °C ASTM A-500
